E5-H是高性能通用型變頻器，還可以可以實現簡易恒壓供水功能，適用于普通簡單調速場合，產品具有以下優秀的特點：
1、矢量化的正弦波PWM控制；
2、內置PID閉環控制；
3、寬電壓適應范圍，交流260V~480V，直流350V~750V輸入；
4、內含多種風機水泵節能模式和節能率選擇；
5、兼容單機系統的供水專用功能,并具有休眠和喚醒功能。
6、簡易矢量控制，對電機參數不敏感的同時具有強大的低頻力矩和穩速精度。

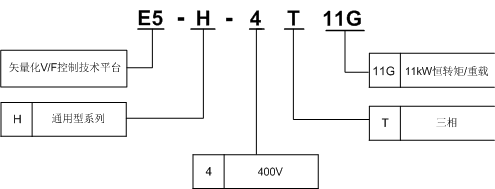

■E5-H-4T□□□G 三相400V恒轉矩/重載應用
| 功率(KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 適配電機功率(KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 輸出 | 電壓(V) | 三相0~額定輸入電壓 | ||||||||||||||
| 額定電流(A) | 2.5 | 3.8 | 5.5 | 9 | 13 | 17 | 24 | 30 | 39 | 45 | 60 | 75 | 91 | 112 | 150 | |
| 過載能力 | 150% 1分鐘,180% 10秒,200% 0.5秒,間隔10分鐘(反時限特性) | |||||||||||||||
| 輸入 | 額定電壓/頻率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允許電壓范圍 | 323~528；電壓不平衡度：≤3%；允許頻率波動：±5% | |||||||||||||||
| 額定電流(A) | 3.5 | 6.2 | 9.2 | 14.9 | 21.5 | 27.9 | 39 | 50.3 | 60 | 69.3 | 86 | 104 | 124 | 150 | 201 | |
| 制動單元 | 標準內置 | 內置可選 | ||||||||||||||
| 防護等級 | IP20 | |||||||||||||||
| 冷卻方式 | 自冷 | 強制風冷 | ||||||||||||||
| 功率(KW) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | .. | .. | .. | .. | .. | |
| 適配電機功率(KW) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | ||||||
| 輸出 | 電壓(V) | 三相0~額定輸入電壓 | ||||||||||||||
| 額定電流(A) | 176 | 210 | 253 | 304 | 377 | 415 | 520 | 585 | 650 | 740 | ||||||
| 過載能力 | 150% 1分鐘,180% 10秒,200% 0.5秒,間隔10分鐘(反時限特性) | |||||||||||||||
| 輸入 | 額定電壓/頻率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允許電壓范圍 | 323~528；電壓不平衡度：≤3%；允許頻率波動：±5% | |||||||||||||||
| 額定電流(A) | 160* | 196* | 232* | 282* | 352* | 385* | 491* | 552* | 624* | 704* | ||||||
| 制動單元 | 需外置制動單元 | |||||||||||||||
| 防護等級 | IP20 | |||||||||||||||
| 冷卻方式 | 強制風冷 | |||||||||||||||
* E5-H-4T90G及以上的產品標準外置直流電抗器
| 控制特性 | 控制方式 | 矢量控制1 |
| 啟動轉矩 | 0.5Hz 180% | |
| 調速范圍 | 1：100 | |
| 穩速精度 | ±0.5% | |
| 產品功能 | 重點功能 | 欠壓調節、三地切換、轉速跟蹤、轉矩限制、多段速運行（最多至23段）、自整定、S段曲線加減速、轉差補償、PID調節、下垂控制、限流控制、手動/自動轉矩提升、電流限定 |
| 頻率設定方式 | 操作面板設定、端子Up/Dn設定、上位機通訊設定、模擬設定AI1/AI2 | |
| 頻率范圍 | 0.00～300.00Hz | |
| 啟動頻率 | 0.00～60.00Hz | |
| 加減速時間 | 0.1～36000s | |
| 能耗制動能力 | 制動單元動作電壓：650～750V；使用時間：100.0s； | |
| 直流制動能力 | 直流制動起始頻率：0.00～60.00Hz；直流制動電流：0. 0～90.0% | |
| 直流制動時間 | 0.0～30.0s；無需直流制動起始等待時間，實現快速制動 | |
| 磁通制動功能 | 一直動作、減速時不動作可選，出廠默認減速時不動作 | |
| 特色功能 | ||
| 多功能M鍵 | 獨創的多功能鍵可設置經常使用的操作：JOG、緊急停車、運行命令給定方式切換、菜單切換等 | |
| 多菜單模式 | 基本菜單模式、快速菜單模式、非出廠值功能碼菜單模式、最近更改的10個功能碼菜單模式 | |
| 參數拷貝 | 標準操作面板可實現參數上傳、下載，有拷貝進度指示；對已經上傳的參數可選擇禁止上傳覆蓋 | |
| 功能碼顯隱性 | 客戶可自定義任意功能碼組的顯示、隱藏 | |
| 485通訊口 | 雙485通訊接口支持Modbus協議（RTU），標準操作面板可實現遠程控制盒功能，最遠500米 | |
| 操作面板 | 可選按鍵型或飛梭型操作面板，防護等級標準為IP20 | |
| 共直流母線 | 全系列可實現多臺變頻器共用直流母線供電 | |
| 獨立風道 | 全系列采用獨立風道設計，支持散熱器柜外安裝方式 | |
| 上電自檢 | 實現對內部及外圍電路的上電自檢，如電機接地、+10V電源輸出異常、模擬輸入異常、斷線等 | |
| 保護功能 | 電源欠壓、過流保護、過壓保護、干擾保護、比較基準異常、自整定故障、模塊保護、散熱器過熱保護、變頻器過載保護、電機過載保護、外設保護、電流檢測異常、輸出對地短路異常、運行中異常掉電、輸入電源異常、輸出缺相異常、EEPROM異常、繼電器吸合異常、溫度采樣斷線、+10V電源輸出異常、模擬輸入異常、電機過熱（PTC）、通訊異常、版本兼容異常、拷貝異常、擴展卡連接異常、端子互斥性檢查未通過、硬件過載保護 | |
| 效率 | 額定功率時，11kW及以下功率等級≥93%；55kW及以下功率等級≥95%；75kW及以上功率等級≥98% | |
| 環境 | 使用場所 | 垂直安裝在良好通風的電控柜內。不允許水平或其它的安裝方式。冷卻介質為空氣。安裝在不受陽光直曬，無灰塵、無腐蝕性氣體、無可燃性氣體、無油霧、無蒸汽、無滴水的環境 |
| 環境溫度 | -10～+40℃，40～50℃之間降額使用，每升高1℃，額定輸出電流減少1% | |
| 濕度 | 5～95%，不允許凝露 | |
| 海拔高度 | 0～2000米，1000米以上降額使用，每升高100米，額定輸出電流減少1% | |
| 振動 | 3.5mm，2～9Hz；10 m/s2，9～200Hz；15 m/s2，200～500Hz | |
| 存儲溫度 | -40～+70℃ | |
